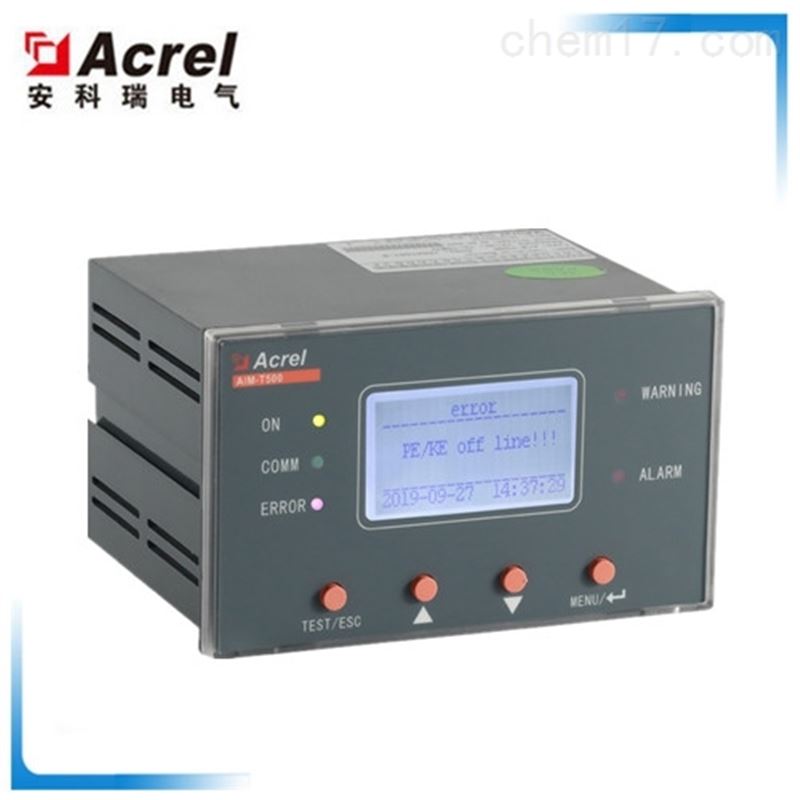

AIM-T300安科瑞工业绝缘故障定位仪

1、安科瑞工业绝缘故障定位仪概述

AIM-T300 绝缘监测装置是安科瑞电气集多年电力仪表行业的设计经验，研究开发出来用于监测 IT 配电 系统（不接地系统）对地绝缘状况的仪表。产品采用的微控制器技术，集成度高，体积小巧，安装方便， 集智能化、数字化、网络化于一身。仪表具有绝缘故障预警、故障报警、事件记录等多种功能，可用于矿井、 玻璃厂、电炉和试验设备、冶金厂、化工厂、爆炸危险场所、计算机中心以及应急电源等场所的 IT 配电系统中，实时监测 IT 配电系统对地的绝缘状况，当发生绝缘故障时，及时报警，提醒工作人员排查故障。 产品符合企业标准 Q/VDCL-26-2017《IT 系统绝缘监测仪》的规定要求。

2 安科瑞工业绝缘故障定位仪功能特点

2.1 具有对IT系统对地绝缘电阻监测、故障预警及报警功能；

2.2 具有继电器报警输出、LED 报警指示等多种故障指示功能；

2.3 采用的现场总线通讯技术，可与外接报警和显示装置或上位机管理终端通讯，实时监控 IT 系统的运 行状况；

2.4 具有故障事件记录功能，能够记录故障发生的时间和故障类型，方便操作人员查询分析系统运行状况， 及时消除故障；

2.5 适用于交流、直流以及交直流混合 IT 系统的绝缘监测；

2.6 自检功能。可一键实现仪表硬件电路的故障自检；

2.7 断线监测功能。实时监测 L1/L2 与 IT 系统之间的连接状况以及 PE/KE 功能接地线连接的状况。

3 型号说明

4 技术参数

5 外形以及安装尺寸

AIM-T300 外形与安装尺寸（单位：mm）

6 安装示意图

7 现场应用图片

8 应用方案图
