美国ORBITOOL手动去毛刺工具和去毛刺倒角刀-编程建议：
1. 保持原始零件程序不变。创建子以去除交叉钻孔特征的毛刺。
2. 如果可能，编程一个带有变量的子程序：进给率、快速移动、主轴转速（车）、工具转速、工具
操作说明：ORBITOOL®去毛刺宏程序
以下说明的示例宏程序是为了帮助用户编程C铣床以使用ORBITOOL去毛刺工具。该宏程序是为FANUC控制系统编写的。为了在您的特定CNC机床上运行，可能需要宏程序。
I. 将机器的大进给速率（IPM）输入变量#106II. 如果您的机器大进给速率为200PM，则该行应显示#106=200
双半球切削刀具，0.250”孔，p/n 16000D：
O00104 (Orbitool插值，双半球)
T8 M6 (使用的刀具编号)
G154 P19 (使用的工件坐标)
G90 G00 X0 Y0
G43 Z0.2 H08 (刀具定位在零件上方)
Z-0.5 (孔内Z轴的起始深度)
S5000 M3 (开始RPM旋转)
G91 G01 X0.0945 F20. (X = 孔直径 - 轴直径 / 2)
G02 I-0.0945 Z-0.02 F30. L30 (Z = 插值螺纹间距。总Z行程 = Z * L . F = 插值进给率 ipm)
G01 X-0.0945 M05 (刀具返回孔中心，RPM关闭)
G90 G00 Z-1.5 S5000 M3 (孔内Z轴的起始深度，开始RPM旋转)
G91 G01 X0.0945 F20. (X = 孔直径 - 轴直径 / 2)
G02 I-0.0945 Z0.02 F30. L30 (Z = 插值螺纹间距。总Z行程 = Z * L )
G01 X-0.0945 M05 (刀具返回孔中心，RPM关闭)
G90 G00 Z0.2 (刀具退出零件)
G00 G90 G53 Z0
G00 G90 G53 Y0.

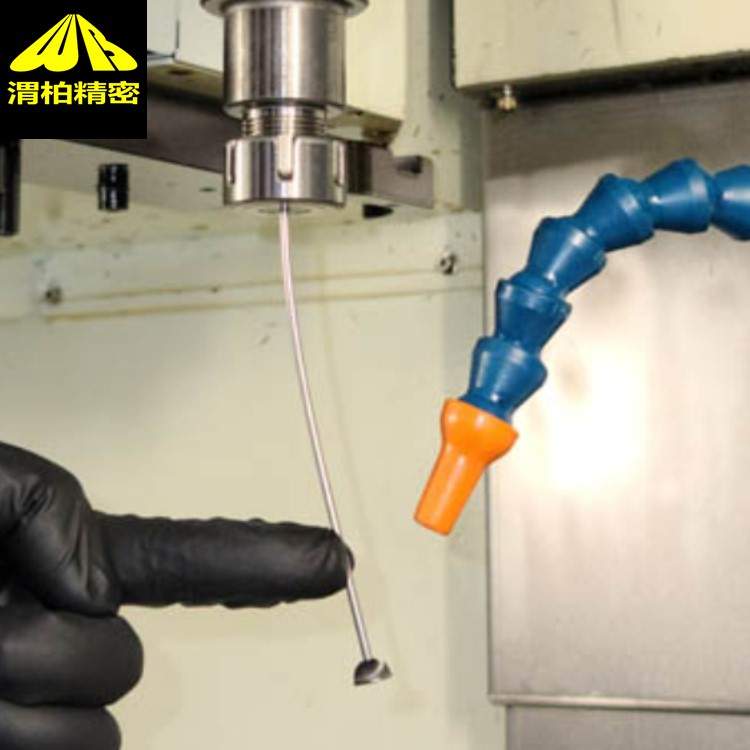

ORBITOOL去毛刺工具是针对交叉孔等复杂结构件毛边处理的 解决方案，其核心优势在于突破传统去毛刺工艺的局限性。传统处理方式如喷砂、挤压磨、手工研磨等均为 离线操作，需将零件从生产线转移至专门设备或外包处理，存在人力成本高、工艺敏感性强、批量依赖性大等问题。而ORBITOOL工具可集成于加工中心或车床刀架，实现加工过程中同步去毛刺，无需二次转移，显著提升生产效率。其 的螺旋运动设计和柔性轴结构，能精准接触交叉孔交接点的毛刺，同时支持定制化操作以保留特定边缘形态（如小破碎边缘或混合半径），满足高精度加工需求。
