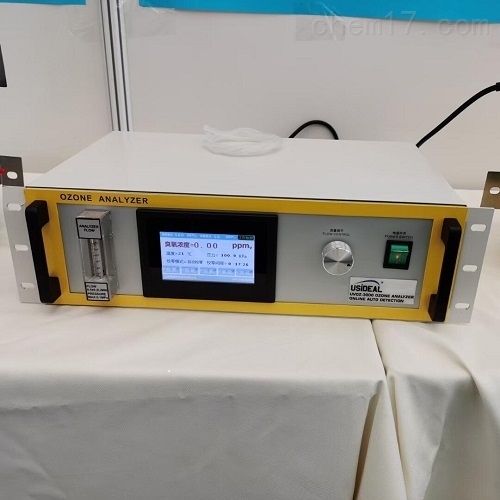

UVOZ-3000尾气臭氧检测仪

一、产品概述
尾气臭氧检测仪通过测量臭氧对紫外光吸收前后的光信号强度变化，由此计算出当前臭氧浓度值。设备使用双光路紫外光源系统，内设有灯管智能管理系统，开机后可使紫外灯管迅速达到测量状态，采用国外分离式光池技术，设备具有无泄漏、耐压高、耐大流量采样气体冲击、易洁、维护方便、操作简单、使用成本低等特点。
主要用于连续检测各种工业环境下的臭氧气体，也可用于检测运行中的管道、容器等环境的臭氧气体，广泛应用于制药、化工、市政、污水处理等行业，对臭氧发生器出口浓度和臭氧发生器产量测量。

臭氧分析仪带有触摸屏操作界面，实时显示臭氧气体的浓度，带有压力和温度补偿及显示，可设置自动校零时间和手动校零模式。高浓度（g/Nm3）量程带有流量输入功能，可实时显示臭氧发生器的产量。带有两组继电器信号输出，用户可自由选择高报警点和低报警点信号输出连接。核心部件采用紫外长寿命光源系统，采用高透光率石英片，保证零点的稳定性，防止零点漂移影响检测浓度的准确性。

根据国外光池技术设计的耐压力，耐冲击的独立光池结构，校零操作时气体流量、压力、流速保持不变，防止气流冲击对校零产生影响，无需关闭臭氧进气可完成校零操作，保证设备可以每天24小时连续运行。
应用领域：臭氧发生器厂家，市政用水行业，工业污水行业，精细化工行业食品跟饮用水行业，空间消毒行业，泳池消毒行业，香精合成行业等使用臭氧发生器行业。

尾气臭氧检测仪可选量程及工作方式。

二、产品技术参数

三、产品技术特点

四、产品结构组成

信号端子输出：


五、连接工艺及流程


 UVOZ-3000型壁挂式臭氧气体浓度分析仪-负压取样连接工艺
(部分机型内置有负压抽吸气泵,电子冷凝器用于潮湿气体环境下除湿使用)

（1）设置菜单
①用户可设置“温度补偿”数个带入臭氧浓度计算功能的打开和关闭，中国所执行的标准温度值 是20℃，温度补偿的意义：将臭氧分析仪检测室内不同温度下的臭氧气体浓度，转换为标准温度（20℃）下的臭氧浓度值。
②用户可设置“压力补偿”数值带入臭氧浓度计算功能的打开和关闭，本仪表所带的压力变送器支持负压和正压的补偿，压力补偿的意义：将臭氧分析仪检测室内不同压力下的臭氧气体浓度，转换为标准压力（101.325KPa）下的臭氧浓度值。
③用户可以根据情况选择“浓度单位”可选择的单位如下：

干燥空气源臭氧浓度换算参见表A.2。
表A.2  干燥空气源臭氧浓度换算

表A.3  纯氧气源臭氧浓度换算

（2）参数菜单
  参数菜单的数据值同由厂家技术人员判断臭氧分析仪性能的参数指标值。本参数页面是双光路紫外吸收法臭氧分析仪各项参数的情况显示，用于判断臭氧分析仪是否处于正常的检测和显示状态的参数展示。
参比光：反应的是紫外LED光源在没有经过气体时光照强度的参数。
采样光：反应是的紫外LED光源在经过检测室（光池）后的光照强度的参数。
零点值和吸收值是臭氧分析仪根据比尔-朗伯定律以及程序算法所得到的一个参数数据值。
校正值：是厂家技术人员出厂修正数据时所调整的参数，需要密码可修改，建议用户不要尝试修改。数值小于130%
系统：“正常”及“故障”根据仪表参数经过计算，来判断臭氧分析仪是否可以正常工作。
（3）调试菜单

调试模式菜单是厂家技术人员用于臭氧气体分析仪的基本设置及各类参数调整的菜单。

用户不要尝试密码进入本菜单，当密码错误达到一定的次数后，臭氧分析仪会自动锁机蓝屏。

更多详情：
