南昌KITAGAWA手动卡盘 SC-F 型号仅适用于 5 英寸或更小的尺寸
联系方式
- 发布人： 陕西渭柏精密机械有限公司[商家]
- 联系人： 孙经理
- 联系Q Q： 2420658275
- 联系电话： 18109249948
- 所在区域： 南昌 昌北经济开发区
信息详情
陕西渭柏精密机械有限公司位于世界贸易中心-古丝绸之路起点-古城西安。国际贸易与进出口代理，主营机床附件及数控刀具、量具、磨具等德国、意大利等欧洲。货真价实、诚实经营。

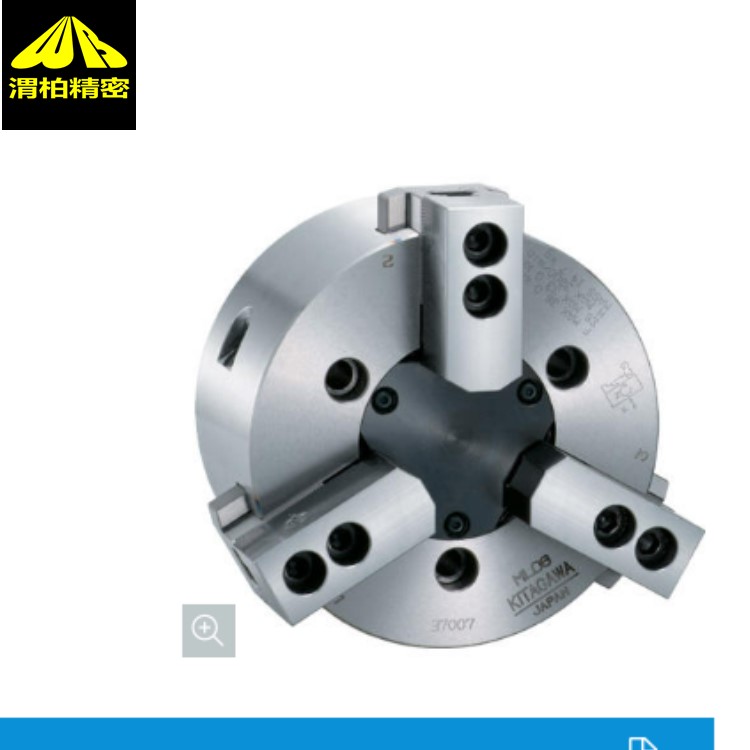

KITAGAWA手动卡盘介绍：
标准手动卡盘适合工件的高度混合和小批量生产。
包含系列：
SC·JN系列
带集成卡爪的涡旋卡盘（直槽）
一体式钳口，直槽
JN-T系列
带 2 件式卡爪的涡旋卡盘（直槽）
2 件式钳口，直槽
前装 SC、JN、JN-T 系列
滚动卡盘
NC 转台轻松从正面安装
JN-RA系列
带直接安装短锥度和 2 件式卡爪的涡旋卡盘
2 片式钳口，短锥度
JT系列
2爪涡旋卡盘
适用于不规则形状工件
JS系列
四爪涡旋卡盘
适用于薄壁管材或方形工件
四爪独立卡盘（直槽）
IA系列
KITAGAWA手动卡盘SC･JN系列
一体式钳口，直槽
SC·JN系列ズーム
SC·JN系列
耐用、可靠、多功能的北川标准型
直槽
单片钳口型
钢制机身具有高刚性、高耐用性和高转速
*SC･JN 型号标准配备内爪和外爪各一套。 JN 型号不能使用软钳口。
*SC-F 型号标配内爪、外爪和软爪各一套。 SC-F 型号仅适用于 5 英寸或更小的尺寸。
*当SC-F型号使用软爪时，必须降低夹持力和转速等规格。
*还有可安装在NC旋转工作台等上的前置式规格。请点击此处查看。
KITAGAWA手动卡盘产品规格：
模型 SC-3(女) SC-4(女) SC-5(女) JN06
小夹持范围(mm) - 大限度。 外部夹持 2～70 3～95 3～110 3～160
内部夹紧 24～64 29～84 33～100 48～150
手柄扭矩 (N･m) 29.4 44.1 63.7 88.3
大限度。静态夹持力 (kN) 9 12 15 31
大限度。速度（分钟-1） 2500 2500 2500 4000
转动惯量 (kg･m 2 ) 0.001 0.004 0.009 0.030
净重（公斤） 1.5 3.1 4.4 8.4
KITAGAWA二爪涡旋卡盘JT系列：
适用于不规则形状工件
JT系列ズーム
JT系列
这种两爪卡盘为夹持阀门、管接头和其他不规则形状的部件提供了佳解决方案。
直槽，安装尺寸与JN型相同
