信息详情

珠海市胜威科自动化有限公司其产品包括：

成套产品的生产与调试：控制阀（气动、电动），开关阀（蝶阀、球阀）、执行机构（气动、电动）、控制方案（气路、电路）。

经销产品：意大利SOLDO限位开关盒、美国FLOWSERVE全系列产品、韩国YTC全系列产品，西班牙JC阀门、德国P+F系列传感器、德国MHA高压球阀经销商。

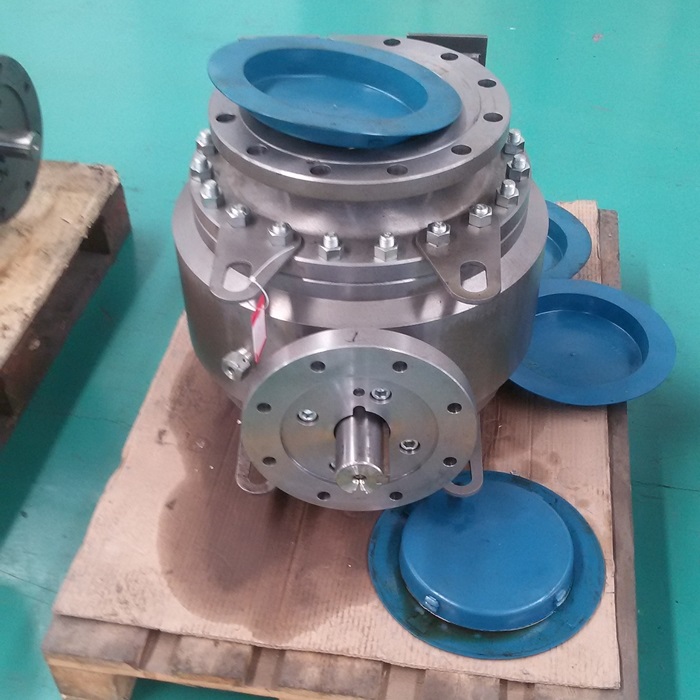

JC球阀

JC三片式对焊球阀产品概述:

三片式对焊球阀,是内螺纹球阀及对焊连接球阀分为整体式。三片式对焊球阀体铸造采用中国台湾引进的*工艺，结构合理、造型美观。三片式对焊球阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。接形式另有对焊(BW)承插焊(SW),并均可带标准ISO支架平台和锁定装置。三片式球阀设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

应用规范

公称压力：1.6-6.4MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀液体（W.O.G）
对焊标准（BW）：GB12224?ANSIB16?25

主要用途

三片式对焊球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

JC三片式对焊球阀

主要零件材料

序号NO.	零件名称Part name	材质material
序号NO.	零件名称Part name	不锈钢Stainless stee	碳钢Carbon steel
1	阀体Body	不锈钢CF8M	碳钢WCB
2	密封圈Joint ring	聚四氟乙稀PTFE	聚四氟乙稀PTFE
3	阀盖Cap	不锈钢CF8M	碳钢WCB
4	球体Ball	不锈钢SS316	不锈钢SS304
5	阀杆Stem	不锈钢SS316	不锈钢316
6	螺母Nut	不锈钢SS304	不锈钢304
7	垫圈Washer	不锈钢SS304	不锈钢304
8	手柄套Handle cover	塑料Plastic	塑料Plastic
9	手柄Handle	不锈钢SS304	不锈钢304
10	阀杆螺母Stem nut	不锈钢SS304	不锈钢304
11	垫圈Stem washer	不锈钢SS304	不锈钢304
12	填料压盖螺母Gland nut	不锈钢SS304	不锈钢304
13	填料Stem packing	聚四氟乙稀PTFE	聚四氟乙稀PTFE
14	止推垫圈Thrusy washer	聚四氟乙稀PTFE	聚四氟乙稀PTFE
15	填料Joint gasket	聚四氟乙稀PTFE	聚四氟乙稀PTFE
16	螺栓Bolt	不锈钢SS304	不锈钢SS304

主要尺寸单位：mm

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	900	112	120	145	185	215	270
H	50	50	60	64	71	78	86	95	130	148	173
E	100	100	130	130	165	165	190	190	250	250	280
C	14	17.5	22.7	27.5	33.5	42	48.6	60.5	76.3	90	106.5
重量WT（g）	400	405	640	890	1160	2195	2940	4865	7000	10700	19350
